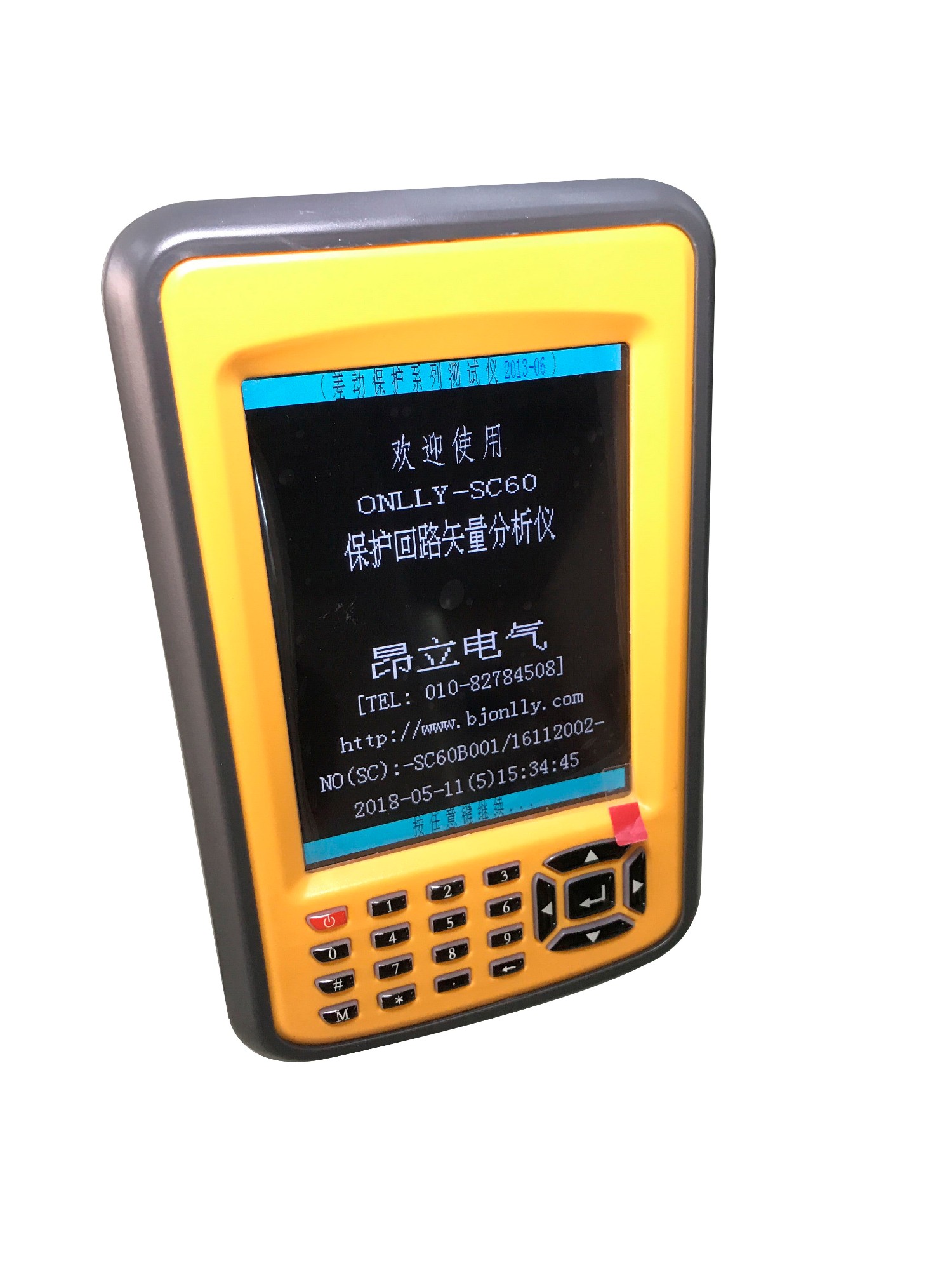

0NLLY-SC60 保护回路矢量分析仪

一、功能简介本仪器为昂立公司SC系列产品的最新产品,该仪器是一种多通道、数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用最新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的二次回路接线状况。本仪器具有如下特点:1.

  • 产品筛选: 模拟量|带电检测

一、功能简介

本仪器为昂立公司SC系列产品的最新产品,该仪器是一种多通道、数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用最新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的二次回路接线状况。本仪器具有如下特点:

1.         采用5.7寸大屏幕彩色液晶显示器,界面显示清晰美观。

2.         同屏显示三相电压、六路电流的相位关系及向量图;实时测量有功、无功功率及视在功率的分相及总和功率,多种相位关系显示,双路向量图分色显示更为直观,汉字提示相序状态。

3.         六路电流输入信号,可同时接入两圈变高端、低端六路电流,同屏显示同时段测量两圈变Y/Y,Y/△,三路电压及六路电流的向量图及相位关系,自动计算差流并判别极性

4.         可分相测量两圈变YYY△和三圈变YY△、YYY差动保护二次回路接线,合成计算差流并显示相角关系及向量图,以方便继保工作人员判别两圈变及三圈变二次回路之间的相位关系。

5.         向量图绘制可以可设置X轴、Y轴,12点、11点、3点,符合各种接线方式

6.         不接电压信号可直接测量六路电流的相位关系。

7.         高低端电流矢量和计算并显示矢量角度。

8.         双电源供电:交流测量端50V-450V直接供电,也可内置锂充电电池供电。

9.         电源自动节电管理功能,可自动关机或转入休眠状态。

10.     能保存100 组测量数据,可查阅已保存的数据组及向量图。

11.     内置时钟芯片,可准确记录、显示测量时间。

12.     可将测量数据成组上传至 PC 机,实现测试结果的浏览、查询、报表打印功能。

13.     中文菜单与直接按键相结合,操作易学、易用。

14.     人性化设计,防脱落腕带,以防操作人员失手对仪器造成损坏。

二、技术指标

1.  参比工作条件

(a)环境温度:(23±5)℃

(b)环境湿度:(45~75)% RH

(c)被测信号波形:正弦波、β=0.02

(d)被测信号频率:(50±0.2)Hz

(e)被测载流导线在钳口中的位置:居中

(f)测量相位时被测信号幅值范围:100~220V、10mA~5A

(g)外参比频率电磁场干扰:应避免

2.  额定工作条件

  (a)环境温度:(-15~+50)℃

  (b)环境湿度:(0~90)% RH

(c)海拔高度:小于1500米

  (d)被测信号波形:正弦波、β=0.05

  (e)被测信号频率:45-65Hz

  (f)被测载流导线在钳口中的位置:任意位置

3.  基本误差

测量项目

量程

测量范围

最小分辨率

误差极限

交流电压

500V

5V500V

0.001V

±0.5%量程

交流电流

10A

5mA10A

0.1mA

±0.5%量程

相位测量

 0360°

10mA-10A 5V-500V

0.1°

  ±1.0°

频率测量

50Hz

45-65Hz

0.01Hz

±0.02Hz

功率测量

5V500V/5mA10A

0.1W

±1.0%

 注:当电流范围在2mA-10mA量限时,相位误差为±5°。

 额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

4.  测量通道特性

电压通道  PT借电时电压测量范围为50V~450V

          电池供电时电压测量范围为5V~500V

       输入阻抗:>500kΩ

电流通道  电流测量范围  5mA~10A

          输入方式:钳形电流互感器转换输入

整机准确度: 0.5级

5.  工作电源

交流电源:仪器测量端供电   (50V~450V)

   直流电源:内置高性能锂电池 (3800mAh/7.4V)

   交流适配器供电:AC220V/DC12V   50Hz

6.  安全特性

   耐压:电压输入端, 交流充电电源输入端与仪表外壳之间,钳形电流互感器铁芯与付边绕组引出线及钳柄之间能承受2KV/50HZ正弦交流电压历时1min的试验。

    绝缘电阻:电压输入端, 交流充电电源输入端与仪表外壳之间,钳形电流互感器铁芯与付边绕组引出线及钳柄之间的绝缘电阻大于10MΩ。

7.  外形尺寸

主机外形尺寸:200×126×48(mm)  重量: 640g

钳表外形尺寸:142×42×18(mm)   重量: 180g/把

整机外形尺寸:423×336×126(mm) 重量: 6850g
