产品概述

随着电力系统的迅速发展，变电站、电厂厂站综合自动化系统已大量投入使用。变电站综合自动化系统作为变电站的信息和控制中心，如果不对其进行定期检测，可能会产生遥信误报等问题，严重影响电力系统的安全。

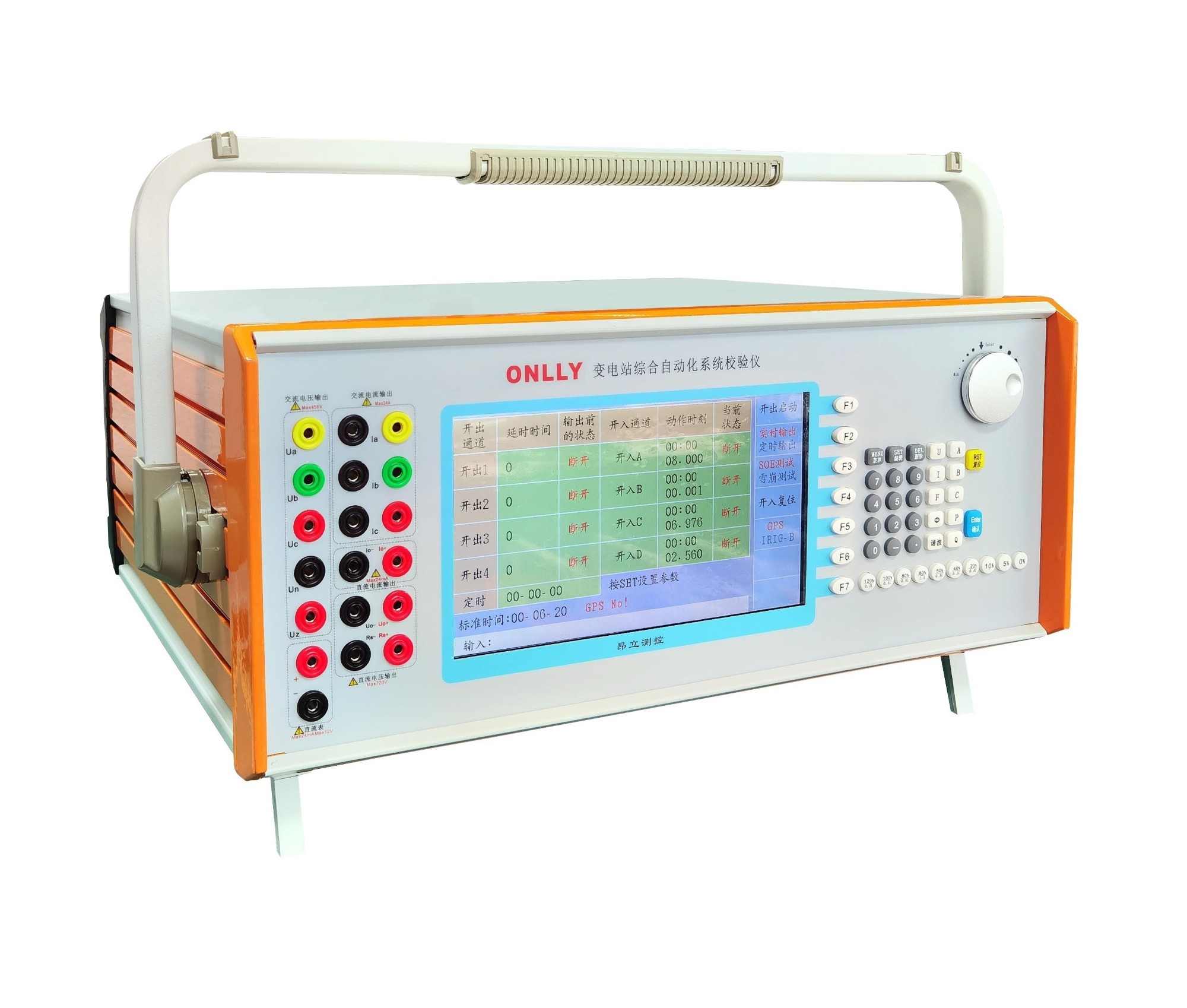

变电站综合自动化系统校验仪是在总结国内外同类产品优缺点的基础上，广泛听取用户意见，充分运用现代微电子、电力电子等多专业技术而研发的一种新型、一体化综自系统测试仪，本装置采用运算能力超强的高速数字信号处理器（DSP）、新型模块式高保真大功率功放及先进的虚拟仪器技术研发设计，集高精度、多功能、易操作、小体积于一身，专门针对电力、石油、化工等行业的电力自动化部门对变电站综合自动化系统、远动终端（RTU）、交流采样电量变送器等进行离线检验的设备，有效填补了国内外变电站综合自动化系统测试领域的空白。

技术标准

主要特点

1、高精度

1.1采用国内外优质器件，并结合DSP+FPGA+MPU （DSP：数据信号处理器； FPGA：现场可编程门阵列；MPU：微型处理器）的综合控制，保证标准表测量精度和功率源输出精度等级达0.05级；

1.2高精度的GPS授时和北斗授时模块结合先进的软件算法，提供高精度的授时功能，时间相关输出误差小于100μs； 支持站内IRIG-B码对时。

2、多功能

2.1本装置不仅具有三遥（遥测、遥控、遥信）测试、同期测试、SOE（Sequence Of Event，事件顺序分辨率）测试（站内SOE、站间SOE）、谐波测试、可调的直流电源、标准表、电能脉冲输入及输出、可编程脉冲输出等功能，还可通过高精度的、可选择的GPS卫星+北斗卫星授时模块和IRIGB码时间信号输入输出功能进行同步授时，实现对综自系统的遥信响应时间、遥测 响应时间和遥控响应时间的测试功能。

3、操作便捷

3.1采用嵌入式操作系统，开机速度快，软件操作界面简单方便； 既可采用软键盘和编码器进行脱机操作，也可与PC联机操作；采用拉杆箱式包装，易于携带，方便周期性巡检。

4、接点丰富

    4.1 四路独立开关量输入节点(选配MCKG64,32路开关量输入节点），同时兼容空节点与15V～250V有源节点，并可自动识别有源节点的极性；

    4.2 四路独立开关量输出节点(选配MCKG64,64路开关量输出节点），全面实现各类型开关量试验（遥信风暴、 SOE分辨率测试、雪崩试验等）

5、智能型主机

5.1 主机采用高速高性能数字信号处理器(DSP)，运算速度快，对基波可产生每周波65535点的高密度拟合正弦波，真正达到高保真的效果。

6、网口和串口通讯

6.1 装置与人机界面进行数据交换采用目前流行的网口和串口通讯方式，且网口和串口具有支持热插拔、高速率、通讯稳定等优点。

7、遥测检验点方案化

7.1 可按相关规程设计电压、电流、频率、功率、功率因数的检验点，保存成遥测测试方案，随时调用。

8、多模式授时方式

8.1 支持可选择的GPS卫星或北斗卫星模块授时，授时方式包括： GPS卫星授时； 北斗卫星授时； GPS卫星、北斗卫星自动选择授时。

8.2  IRIG-B码时间同步授时

支持IRIG-B码输入功能，可接收变电站电网IRIG-B码时间同步信号；B码输入信号类型：TTL、RS232、RS485。

9、完善的自我保护

9.1 采用合理设计的散热结构，并具有可靠完善的多种保护措施，保证装置输出的电压源、电流源具有过载保护功能，电流开路保护，电压短路保护，同时还具有一定的故障自诊断及闭锁功能；

产品功能

1、 遥测测试

变电站综合自动化系统校验仪产生三相可调的幅值、频率、相位的电压、电流信号，提供给测控装置，模拟现场的交流信号，以检验测控装置对现场遥测量的测量精度。

2、 遥信测试

遥信测试功能包括：普通遥信测试、遥信风暴、雪崩测试。变电站综合自动化系统测试仪发出开关量信号，模拟现场设备动作事件，以检验测控装置是否能正确识别，测试测控装置遥信功能是否合格。

3、 遥控测试

变电站综合自动化系统测试仪模拟现场设备，接收测控装置的开关量信号，且显示遥控时标，以测试测控装置的遥控信号是否正确发出。

4、 同期测试

变电站综合自动化系统校验仪在测控装置的系统侧供三相电压和三相电流，在待并侧产生一相幅值、频率、相角相对可调的电压激励，以测试测控装置的同期功能是否合格。

5、遥信响应时间测试

变电站综合自动化系统测试仪经GPS、北斗标准时间或者现场IRIG-B时间同步对时后，在用户 设定的某个时刻向测控装置输出一个开关量，模拟现场设备动作事件，以测试从测 控装置现场发生设备动作事件，至检测到这个动作所需的时间。

6、SOE（事件顺序记录）分辨率测试

站内SOE测试：变电站综合自动化系统测试仪用高速CMOS开关发出两路间隔时间可调的脉冲上升沿，模拟现场的两个动作事件，以测试测控装置是否能正确识别同一变电站内的两个事件。

站间SOE测试：用户设置两个时刻，控制变电站综合自动化系统测试仪先后向测控装置发出遥信变位，模拟现场设备动作事件，并由综自系统上报给上一级系统，以测试综自系统之间的时间相对统一性。

7、遥信响应时间测试

变电站综合自动化系统测试仪经GPS、北斗标准时间或者现场IRIG-B时间同步对时后，在用户设定的某个时刻向测控装置输出一个开关量，模拟现场设备动作事件，以测试从测控装置现场发生设备动作事件，至检测到这个动作所需的时间。

8、遥测响应时间测试

变电站综合自动化系统测试仪经GPS、北斗标准时间或者现场IRIG-B码时间信号同步对时后，在用户设定的某个时刻向测控装置输出幅值可变的电压信号，模拟测控装置在电网受到干扰时的交流量采集，以测试综合自动化系统从现场发生电压幅值突变，到检测到这个突变所需的时间。

9、遥控响应时间测试

通过鼠标控制后台机发出遥控信号，发送器将遥控信号通过无线信号传送给接收器，接收器连接变电站综合自动化系统测试仪的开关量输入A，变电站综合自动化系统测试仪记录时间节点Ta当前 时间（该时间为遥控测试开始时间）；同时变电站综合自动化系统测试仪的开关量输入B等待接收从 后台机下达的遥控信号，并记录接收时间Tb当前时间，Tb-Ta的时间差值即为综自系统的遥控响应时间。

10、直流电压电流输出

变电站综合自动化系统测试仪可输出0V～720V可调的直流电压，0-240mA的直流电流。直流小电流、小电压输出变电站综合自动化系统测试仪可输出0V～±12V的直流电压以及0A～24mA的直流电流，用于有关直流变送器的测试。

11、谐波测试

变电站综合自动化系统测试仪模拟三相电压、电流谐波输出，检验综自系统谐波测试功能。并可准确输出 0～100 次谐波，各次谐波可以任意组合叠加同时输出，并且可以保持常用的5种谐波模式，停电不丢失，开机直接调用，无需再次设置谐波方案。

12、电能脉冲

设有电能脉冲输出接口及输入接口，可用于电能表现场校验。
