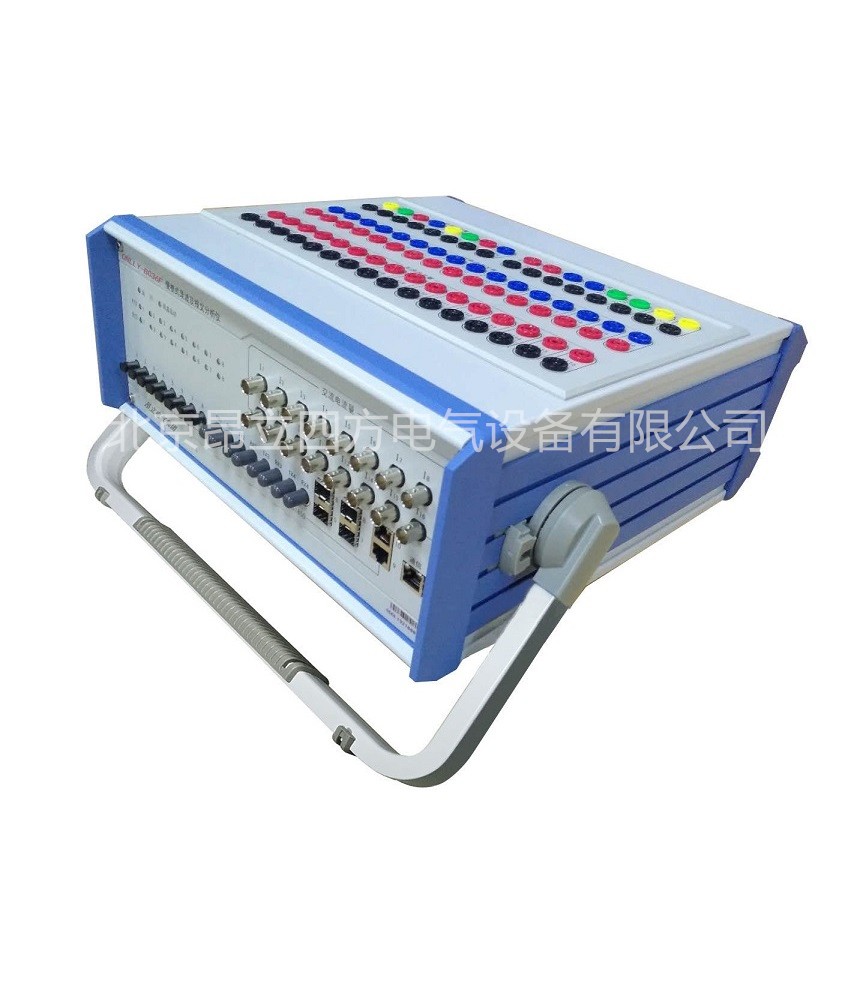

BG36系列便携式录波及报文分析仪

ONLLY-BG36系列便携式录波及报文分析仪用于记录和分析电力系统相关电信号参数变化过程的装置,设备采用多核高速处理器+FPGA平台,该处理器拥有4个独立的1.2GHz核,强大的运算能力、灵活的网络处理机制和硬件压缩功能,满足了分析仪对大容量录波报文数据的计算处理要求。设备根据不同变电站现场的需求,可差异化的配置,即可以满足常规变电

  • 产品筛选: 模拟量|数字量|数模一体|二次设备

一、产品概述

      ONLLY-BG36系列便携式录波及报文分析仪用于记录和分析电力系统相关电信号参数变化过程的装置,设备采用多核高速处理器+FPGA平台,该处理器拥有4个独立的1.2GHz核,强大的运算能力、灵活的网络处理机制和硬件压缩功能,满足了分析仪对大容量录波报文数据的计算处理要求。设备根据不同变电站现场的需求,可差异化的配置,即可以满足常规变电站录波(IEC60044-8协议)、也可以满足智能变电站(IEC61850-9协议)光数字信号的接入及故障录波需求,是分析电力系统故障的必备仪器。

二、依据标准

DL/T 860

变电站通信网络和系统

DL/T 478-2013

继电保护和安全自动装置通用技术

DL/T 553-2013

电力系统动态记录装置通用技术条件

DL/T 873-2004

微机型发电机变压器组动态记录装置技术条件

Q/GDW 441-2010

智能变电站继电保护技术规范

Q/GDW 627-2011

换流站直流故障录波装置技术规范

Q/GDW 715-2012

智能变电站网络报文记录及分析装置技术条件

Q/GDW 733-2012

智能变电站网络报文记录及分析装置检测规范

Q/CSG 110031-2012

南方电网故障录波器及行波测距装置技术规范

Q/CSG 110010-2011

南方电网继电保护通用技术规范

三、技术指标:

型号

BG36F (数模合一)

BG36(模拟)

系统容量

数字

信号

可接入SV信号采样率:4kHz

可接入FT3信号采样率:4kHz10kHz50kHz


模拟

信号

可接入信号采样率:4kHz10kHz20kHz

  50kHz


暂态采样率

接入SV信号时:1kHz2kHz4kHz

接入FT3信号时: 1kHz2kHz5kHz10kHz

 50kHz

1kHz2kHz5kHz10kHz50kHz(可选)

稳态采样率

接入SV信号时:1kHz2kHz4kHz

接入FT3信号时:1kHz2kHz5kHz

1kHz2kHz5kHz(可选)

录波

通道

模拟量:128路(含数字通道);

开关量:256路(含数字通道);

虚拟通道:64路(含数字通道);

模拟量:32路;开关量:32路;

虚拟通道:16

模拟

接口

8路交流电压、16路交流电流(配电流钳)、8路直流电压、

32路开关量(1624V有源开入量+16路无源开入量)

数字

接口

4路百兆ST接口、4路百兆LC接口、

8FT3接口、2RJ45接口


模拟通道

额定值测量

范围

交流电压:0-180V/0-400V

交流电流: 0-100A

交流频率:50Hz / 40-60Hz

直流电压:0~200mV(或选配4-20mA)0~20V0~200V0~2000V

功率

消耗

交流电流回路:≤ 0.3VA

交流电压回路:≤ 0.2VA

其他参数

对时

通道

B1路;电B1

差分B码同步误差 1us;光B码同步误差 1us

通讯

接口

1100M/1000M网络接口,同时支持103104IEC61850规约

其他

外部启动录波开入:1

异常输出端子:1

工作

电源

AC 220V±20%

工作

条件

环境温度:-20℃~+55

相对湿度:5%95%

大气压力:80kPa106kPa

外观

尺寸

370mm×170mm×400 mm



四、功能特点

   1、采用高速4核处理器,每核频率可达到1.2Ghz;

   2、支持数字信号、模拟信号及模拟数字信号混合接入;

   3、数字信号支持不同采样频率信号同步接入;

   4、支持IEC61850-9和IEC60044-8协议同步采样;

   5、录波记录文件输出支持COMTRADE(1999)国际标准格式;

   6、报文记录及稳态记录压缩存储,压缩效率可达3~5倍,满足对大容量数据的处理功能;

   7、采用嵌入式实时操作系统,实现数据的就地实时处理;

   8、最高可以达到500kHz的采样频率;

   9、稳态记录≥7天,暂态记录10000个独立故障文件,容量≥500GB;

   10、数据存储采用高性能服务器硬盘速度≥ 400M字节/秒(压缩比例5:1),自动循环存储(当达到记录容量后,新数  据自动覆盖旧数据);

   11、电能质量分析计算功能;

   12、录波启动方式:

       开关量变位启动; 相电流越限、突变启动;负序、零序分量启动;

       相电压欠压、过压越限、突变启动;  二、三、五、七次谐波越限启动;

       高频/直流越限、突变启动; 频率越上限、频率越下限、频率变差启动;

       电流变差启动;主变压器中性点电流越限; 差动电流启动(纵差);

       过激磁启动; 虚拟通道启动;远方启动;

   13、越线量启动精度优于2%;

   14、突变量启动精度优于5%;

   15、开关量启动精度小于1ms;

   16、丰富的开机实验功能;
