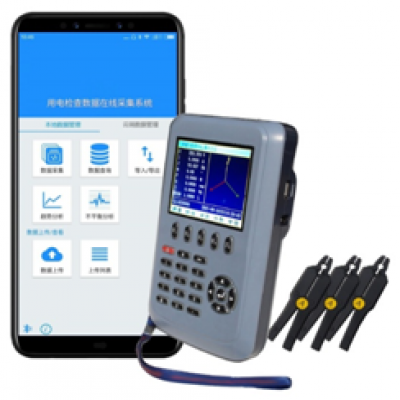

SC30W多功能回路矢量分析仪

SC30W多功能无线保护回路矢量分析仪是电力系统继电保护和电能计量专业部门进行二次回路现场检测的仪表,该仪器具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)。可与专用APP用电数据采集软件蓝牙连接,掌机端实时采集数据并分析数据。支持24小时全天候对三相电流、电压、有功、无功、功率因数跟踪监测,并计算出三相不平衡率,且能自动将三相电流、电压

一、产品概述

    SC30W多功能无线保护回路矢量分析仪是电力系统继电保护和电能计量专业部门进行二次回路现场检测的仪表,该仪器具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)。可与专用APP用电数据采集软件蓝牙连接,掌机端实时采集数据并分析数据。支持24小时全天候对三相电流、电压、有功、无功、功率因数跟踪监测,并计算出三相不平衡率,且能自动将三相电流、电压、有功、无功、三相不平衡率以曲线形式展现,从而为调整负荷及变压器运行管理,有效降低线损,提供科学的依据。仪器按照国家标准GB/T 13978-1992 数字多用表通用技术条件,检定功能满足GB/T 6592-1996、GB/T 7676.2-1998、GB/T 7676.3-1998、GB/T 7676.4-1998、GB/T 7676.5-1998、GB/T 7676.7-1998、GB/T7676.8-1998 、JJG124-2005、JJG780-92等现场使用仪器制造的相关要求制造。

二、产品用途

    该仪器适用电力行业继电保护、电能计量、防窃电等部门使用,同时也广泛适用于电气设备制造、石油化工、钢铁冶金、电气化铁路、科研教学等电力相关部门,具备以下用途:

1.   检测继电保护二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,

2.   自动判别线路正反相序;

3.   电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);

4.   可用于户表接线测试,自动判别电度表接线正确与否;

5.   判断电度表运行快慢,合理收缴电费;

6.   感性和容性电路的判别;

7.   可配备大电流钳表做电力线损管理数据采集;

8.   检查变压器接线组别;

9.   作为漏电流表使用等。



三、技术指标

测量项目

量程

测量范围

最小分辨率

误差极限

交流电压

20V/200V/500V

5V500V

0.001V

±0.5%量程

交流电流

10A

1.5mA10A

0.1mA

±0.5%量程

100A

1A100A

1mA

±0.5%量程

500A

5A500A

10mA

±0.5%量程

相位测量

  0360°

5V500V/10mA10A

0.1°

±1.0°

频率测量

50Hz

45-65Hz

0.01Hz

±0.02Hz

功率测量

5V500V / 1.5mA10A

0.1W

±1.0%

工作电源

4000mAh/7.4V锂电池供电、PT端子借电、适配器市电插座供电

外形尺寸及重量

仪器主机200x126x45(mm)   重量:650g(含电池)

电流钳表140x40x19 (mm)   重量:160g/把   钳口:Φ8mm
